铁路运输用草支垫及其加工方法
摘要
本草支垫提供一种草支垫及其加工方法。其特征在于，经加压密实后的草茎用钢丝箍定型。其加工方法，经填料、加压、定型、卸压得成品。由于采用在“马牙”型模具内定型，压力大于500kN，因而产品具有防滑、耐磨、不易破损制造简便等优点。适合于钢坯、型钢、混凝土构件、轨枕及大理石材类运输装载时作一次性支承使用，可替代木质支垫，节约大量木材。用途广泛，使用量大，成本低。
权利要求书
1： 一种采用稻草茎制成的草支垫，其特征在于密实后的稻草茎上用钢丝箍定型。
2： 一种草支垫的加工方法，其特征在于经填料→加压→定型→卸压四个过程得到成品： a、先将松散稻草茎填充到固定在滑模机构上的开式定位模内，待滑模机构将开式定位模送入上、下“马牙”型模具之间时，关闭开式定位模的门， b、然后用多缸压力机对开式定位模内的松散稻草茎进行≥500KN的加压， c、待松散稻草茎加压密实后，打开开式定位模的门退出滑模机构，从上、下“马牙”型模具的槽口穿入钢丝将其密实稻草茎捆固定型， d、最后将多缸压力机卸压，取出草支垫成品。
3： 根据权利要求1所述的草支垫，其特征在于定型草支垫的断面形状呈矩形。
4： 根据权利要求2所述的草支垫加工方法，其特征在于多缸压力机为液压多缸压力机。
5： 根据权利要求1或2所述的草支垫及其加工方法，其特征在于稻草茎可以用玉米杆代替。
说明书

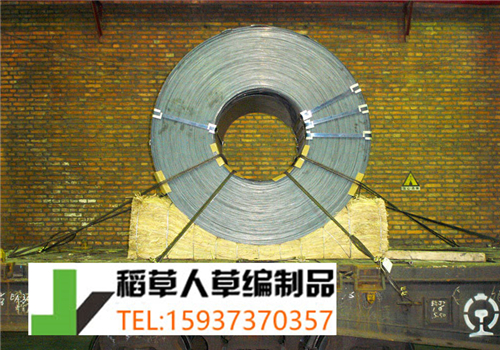

本草支垫涉及一种货物运载的支承垫及其加工方法，这种支承垫特别适于钢坯、型钢、混凝土构件、轨枕及大理石材等铁路运输装载作支承使用。
目前，我国铁路运输装载货物过程中所用的支承垫：一种是用优质木材经加工制成的木质支垫作货物的支承，这种支承垫国家每年需耗用大量优质木材，且成本高;另一种是利用稻草茎制成草把或草袋作货物的支承，这种支承垫虽然节省了木材，成本低，但因其加工制作松散，容易破损，不宜承载较重货物及不利于安全运输，故不能代替木质支垫。
本草支垫的目的意在克服上述支承垫的缺点，提供了一种既加工简单、成本低，又能优于草把、草袋性能，不易破损，且能承载重货物，保证运输安全。完全可以代替木质支垫的草支垫及其加工方法。
本草支垫草支垫的特征在于：密实后的稻草茎上用钢丝箍定型。
本草支垫的加工方法是这样来完成：经填料→加压→定型→卸压四个过程得到成品。先将松散稻草茎填充到固定在滑模机构上的开式定位模内，待滑模机构将开式定位模送入上、下“马牙”型模具之间时，关闭开式定位模的门;然后用多缸压力机对开式定位模内的松散稻草茎进行≥500KN的加压;待松散稻草茎加压密实后，打开开式定位模的门。退出滑模机构，从上、下“马牙”型模具的槽口穿入钢丝将密实稻草茎捆扎牢固定型;最后将多缸压力机卸压，取出草支垫成品。
以下结合附图及实施例对本草支垫作详述：
图1是本草支垫产品结构示意图。图2是本草支垫加工设备简图。图3是图2中开式定位模（6）的A向视图。图4是图2中成型钢架（3）的B向视图。图5是图4中上、下马牙型模具（8、9）的C向视图。

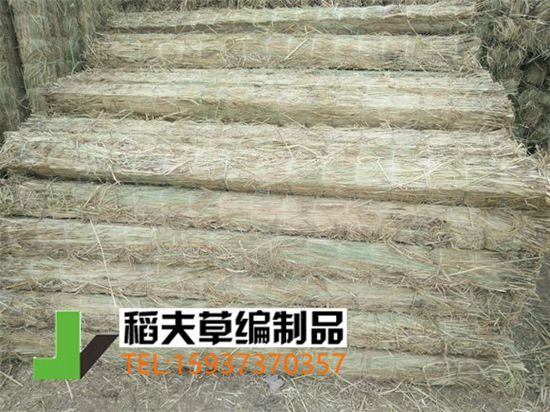

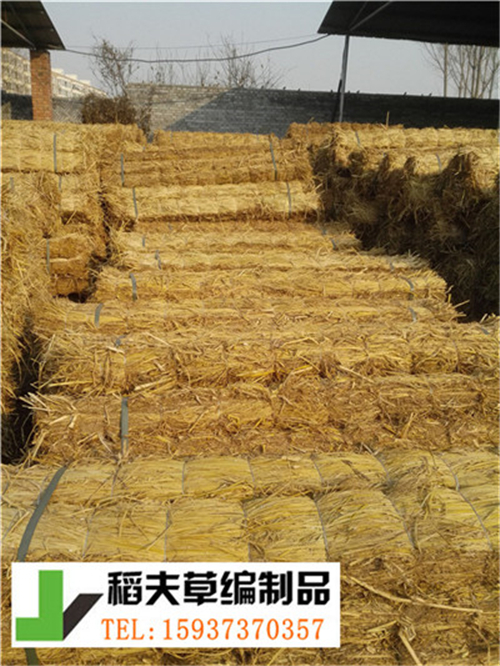

实施例：参见图1。本草支垫的材料采用稻草茎和钢丝，是由经加压密实后的稻草茎（1）上间隔均匀地放置钢丝箍（2）定型构成成型产品其产品地截面形状呈矩形，高度为30-120mm，长宽可根据需要确定，和成型模具匹配，承受压力不小于500KN，与钢板和木板接触摩擦系数为0.4-0.8。
实施例：参见图2、图3、图4、图5。本草支垫的加工设备为一台液压多缸压力机和一套与开式定位模（6）连接成一体的滑模机构（7）其开式定位模（6）的模型宽度为160mm，模型长度为1450mm（与运载车体宽度配合）。其液压多缸压力机包括液压油管（4）、液压油泵（5）及液压缸（10）。在液压缸（10）的活塞上端固定有下马牙型模具（9）。与该下马牙型模具（9）位置相对应的上“马牙”型模具（8）固定在成型钢架（3）的横梁上。上下“马牙”型模具上开有槽口本草支垫的加工方法为填料→加压→定形→卸压四个步骤完成。
步骤一：先将松散的稻草茎均匀地填充到开式定位模（6）内，待滑模机构（7）将开式定位模（6）内的松散稻草茎送入上下“马牙”型模具（8、9）之间时，关闭开式定位模（6）的门，完成填料过程。
步骤二：然后用液压多缸压力机对开式定位模（6）内的松散稻草茎进行≥500KN加压。即：打开液压油泵（5）的开关，液压油泵（5）将液压油通过液压油管（4）输送到液压缸（10）内，从而推动液压缸（10）的活塞使下“马牙”型模具（9）上移，并压缩开式定位模（6）内的填充材料稻草茎，使该松散稻草茎空隙间的空气逐渐排除，稻草茎逐渐变形，密实度逐渐增大，因其水平方向受到开式定位模（6）的约束，迫使其断面变形呈几何形状，当压力达到500KN时，松散稻草茎变得十分坚固。此时关上液压油泵（5），使液压缸（10）停止工作，完成加压过程。
步骤三：松散稻草茎加压密实后，打开开式定位模（6）的门退出滑模机构（7），从上下“马牙”型模具（8、9）的槽口穿入钢丝将密实后的稻草茎间隔均匀地捆扎牢固，使稻草茎（1）在钢丝箍（2）的反作用力约束下成型，便完成了定型过程。
步骤四：捆扎好钢丝以后，将液压多缸压力机卸压，即液压缸（10）活塞带动下“马牙”型模具（9）下移，当下“马牙”型模具（9）下降到初始位置时，停止卸压，完成卸压过程。卸压后取出成型产品，便完成整个加工制作过程。得到了具有规矩的外形，并能承受500KN以上外力作用的集束物-草支垫成品。
本草支垫的加压步骤，不仅限于液压法，还可采用机械加压法、水压、气压加压法。草支垫的稻草茎可以用玉米杆代替。定型草支垫的截面形状不仅限于矩形，还可以是其它形状。
本草支垫与木质支垫有等同的效果，其弹性及防滑性能较木质支垫好，与草把、草袋具有资源丰富、价格低廉和节约木材、重量轻等相同的特点，且不易破损。它用于货物的一次性支承，广泛应用于铁路或轮船货物运载，降低了货物运杂费和保证了行车安全，是一种替代木质支垫、草把、草袋很理想的新颖产品。
